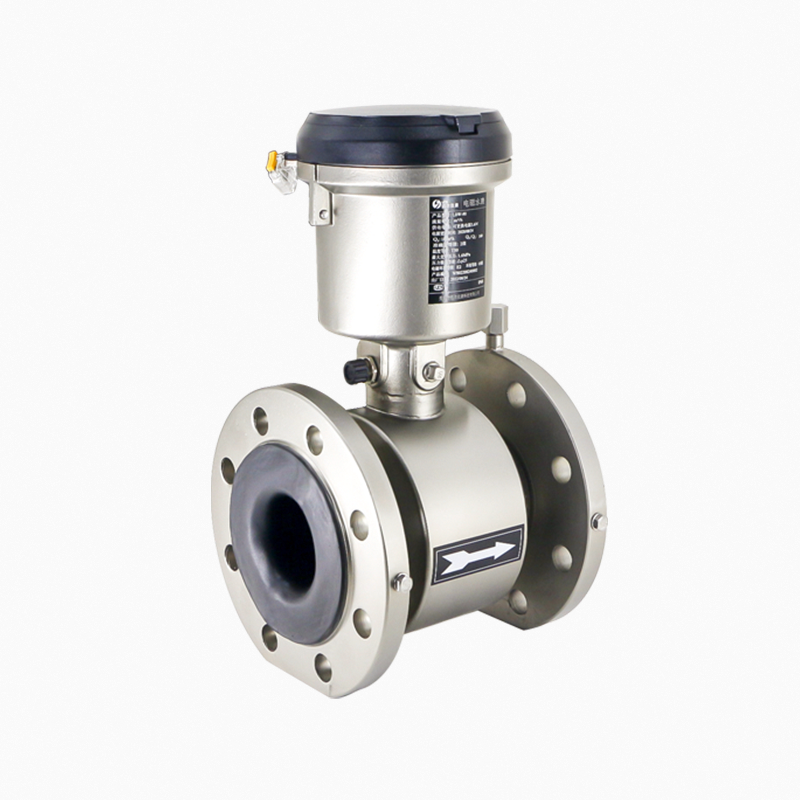

LDW系列直读型电磁水表
适用范围
产品优势
• 具备整点数据上报功能；
• 低网损，为上游水厂节能降耗；
• 免直管段安装；
• 潜水型设计，低功耗设计；
产品概述
LDW系列电磁水表是一款电池供电的电磁感应水表。在保证准确度和性能的情况下，电池供电的LDW系列电磁水表可以安装特定地方，而不需要主电源，它是特地为例如取水，管网分配、计量收费和灌溉等单独的水应用而设计的，它具有智能信息和高测量性能，易于安装又节省用户投资，给用户带来一种全新的用表体验。LDW系列直读型电磁水表，现场显示瞬时流量与累积流量，采用电池供电，无需外电，选用高清液晶屏，计量直观，便捷，免维护。应用领域：二级供水管网、大用水户、分区计量、管网漏耗监控等水量的监控计量。产品特点
• 本仪表安装简单，可将本仪表安装在井中。IP68 (NEMA 6P)的设计不受仪表在管道安装位置的影响，并且不需要配用过滤器；• 压力损失低，直通的测量管确保压力损失小，即使在高流速时也一样。可以降低整个网络系统的压 力，这有助于防止泵站压力过高，导致管道破裂和泄漏；
• 零维护，采用无运动部件设计，并且电池寿命可达6年；
• 双向测量，仅使用一台仪表即可实现双向流量测量；
• 智能型仪表， 仅使用一台仪表即可实现泄漏检测、数据记录器功能和错误自检。
技术参数
|
传感器 |
|||
|
型号 |
LDW系列电磁水表 |
||
|
连接方式 |
法兰连接（GB/T778-2018） |
||
|
测量参数 |
瞬时流量、温度（选配）、压力（选配） |
||
|
口径（mm） |
DN40-DN300 |
||
|
压力等级（MPa） |
1.0MPa、1.6MPa(按公称通径分) |
||
|
衬里材料 |
橡胶 |
||
|
电导率 |
≥20μs/cm |
||
|
电极材质 |
316L不锈钢 |
||
|
防护等级 |
IP68 |
||
|
温度 |
介质温度：0℃～+60℃ |
||
|
环境温度：-25℃～+55℃ |
|||
|
存储温度：10℃～+30℃ |
|||
|
外壳材料 |
304不锈钢 |
||
|
转换器 |
|
|
|
|
防护等级 |
IP68 |
||
|
测量范围 |
5mm/s至±15m/s连续可测 |
||
|
测量准确度 |
2级；1级，执行标准GB/T778-2018 |
||
|
供电电源 |
电池 |
||
|
内置锂电池寿命 |
通讯电池：1.5年～6年（实验室内测试结果，会因环境和温度变化，受通信方式和频率影响） |
||
|
通讯方式 |
RS485、NB-IoT、4G等通讯方式 |
||
|
显示方式 |
显示瞬时流量，正累积流量，负累积流量，净累积流量等 |
||
|
显示和控制 |
数据可通过四个光电按键输入，十位显示累计流量，五位显示瞬时流量 |
||
|
可自动调节准确度，可显示仪表诊断及报警状态，用户密码控制，菜单式设置参数 |
|||
|
报警功能 |
报警状态显示，传感器故障，转换器故障，电池欠压，空管，测量状态报警，输出报警等 |
||
|
压力传感器 |
|||
|
压力范围 |
0MPa-1.6MPa |
||
|
环境温度 |
-25℃-70℃ |
||
|
响应时间 |
2ms |
||
|
准确度 |
±0.3%fs |
||
|
外壳 |
304不锈钢 |
||
|
说明 |
应避免引压管内水结冰损坏压力传感器，北方地区要做好保温措施 |
||
|
连接螺纹尺寸 |
G1/4 |
||
与同类产品对比
|
产品名称 |
电磁水表 |
超声波水表 |
机械水表 |
说明 |
|
始动流量 |
低 |
低 |
高 |
"高";代表小流量无法计量 |
|
流量范围 |
宽 |
宽 |
窄 |
"窄"代表小流量计量不准 |
|
长期测量准确度 |
稳定 |
换能器疲劳 |
磨损 |
"换能器疲劳""磨损"代表长期运行容易出现负偏差 |
|
长期可靠性 |
高 |
较高 |
较低 |
"较低"代表容易出现故障 |
|
气泡对测量准确度影响 |
较小 |
较大 |
较小 |
"较大"代表影响计量准确度 |
|
直管段要求 |
极低 |
较高 |
较高 |
"较高"代表当直管段不够时影响测量准确度 |
|
远传数据 |
准确 |
准确 |
可能误读 |
"误读"代表读取的数据可能与实际不符 |
|
功耗 |
较高 |
较低 |
基本不需要供电 |
"较低"代表锂电池寿命相对较长 |
|
可靠性 |
高 |
较高 |
较低 |
"较低"代表容易出现故障 |
|
价格 |
高 |
较高 |
较低 |
|
-
